OSMOS WiM+D® - Pesage dynamique & Déformation des ponts

L’outil OSMOS WiM+D® révolutionne la gestion de vos ponts. Fort de notre expérience dans le domaine du monitoring des infrastructures, nos efforts se sont concentrés sur l’élaboration d’une solution unique automatisée liant les techniques de pesage en mouvement à l’analyse des déformations structurelles. OSMOS WiM+D® constitue ainsi une innovation majeure en matière de surveillance des ponts : il va plus loin que la simple étude du trafic de votre pont. Aujourd’hui, grâce au Structural Health Monitoring et la station de pesage dynamique OSMOS, nous sommes capables de qualifier l’impact de l’exploitation de votre ouvrage sur son état de santé structurelle, pour vous donner la possibilité d’améliorer sa gestion et de garantir la sécurité des usagers.

  Télécharger la documentation WiM+D

DÉTECTION, PESAGE ET COMPTAGE DES CAMIONS ET DES ESSIEUX EN SURCHARGE

En disposant nos capteurs à base de fibre optique (Cordes Optiques OSMOS) sous le tablier de l’ouvrage, et ce sans l’endommager, nous sommes en mesure d’obtenir des informations clés grâce aux signatures dynamiques enregistrées à chaque passage de véhicule lourd.

Les Cordes Optiques installées jouent à la fois un rôle de capteurs de pesage et de mesure de déformations structurelles. Cette double fonction permet d’accéder à des informations telles que la vitesse de passage du véhicule lourd, sa longueur, la direction de passage, le nombre d’essieux, la répartition du poids par essieu, le poids total du camion et la contrainte maximum induite par son passage sur l’ouvrage. Une classification par poids et par direction de passage des véhicules lourds est automatiquement effectuée et consultable via notre interface client en ligne, SAFE Works.

ANALYSE DES DÉFORMATIONS STRUCTURELLES

L’algorithme élaboré par nos équipes permet d’aller au-delà des méthodes de pesage en mouvement classiques. Le module mathématique OSMOS WiM+D® effectue le comptage et évalue le poids des véhicules lourds ayant emprunté le pont à partir de l’analyse des mesures dynamiques détectées et enregistrées par les Cordes Optiques.

Les mesures de déformations relevées à chaque passage de camion permettent de vérifier le comportement structurel du tablier sous l’effet des charges roulantes : niveau de déformations réel, continuité, hauteur de l’axe neutre, blocages sur appuis, etc.

IDENTIFICATION DES CAMIONS ET VIDÉO EN TEMPS RÉEL PAR CAMÉRA

Afin de limiter les comportements frauduleux, OSMOS WiM+D® vous permet de renforcer le contrôle des véhicules empruntant votre pont grâce aux caméras de vidéosurveillance installées sur site et couplées à nos systèmes de captation. Chaque camion est identifié grâce à leur plaque d’immatriculation et leur passage horodaté. Ces informations sont consultables en temps réel via notre interface en ligne SAFE Works, qui vous donne également accès à l’ensemble des passages de véhicules lourds catégorisés par poids et par direction.

OSMOS SAFE WiM+D®

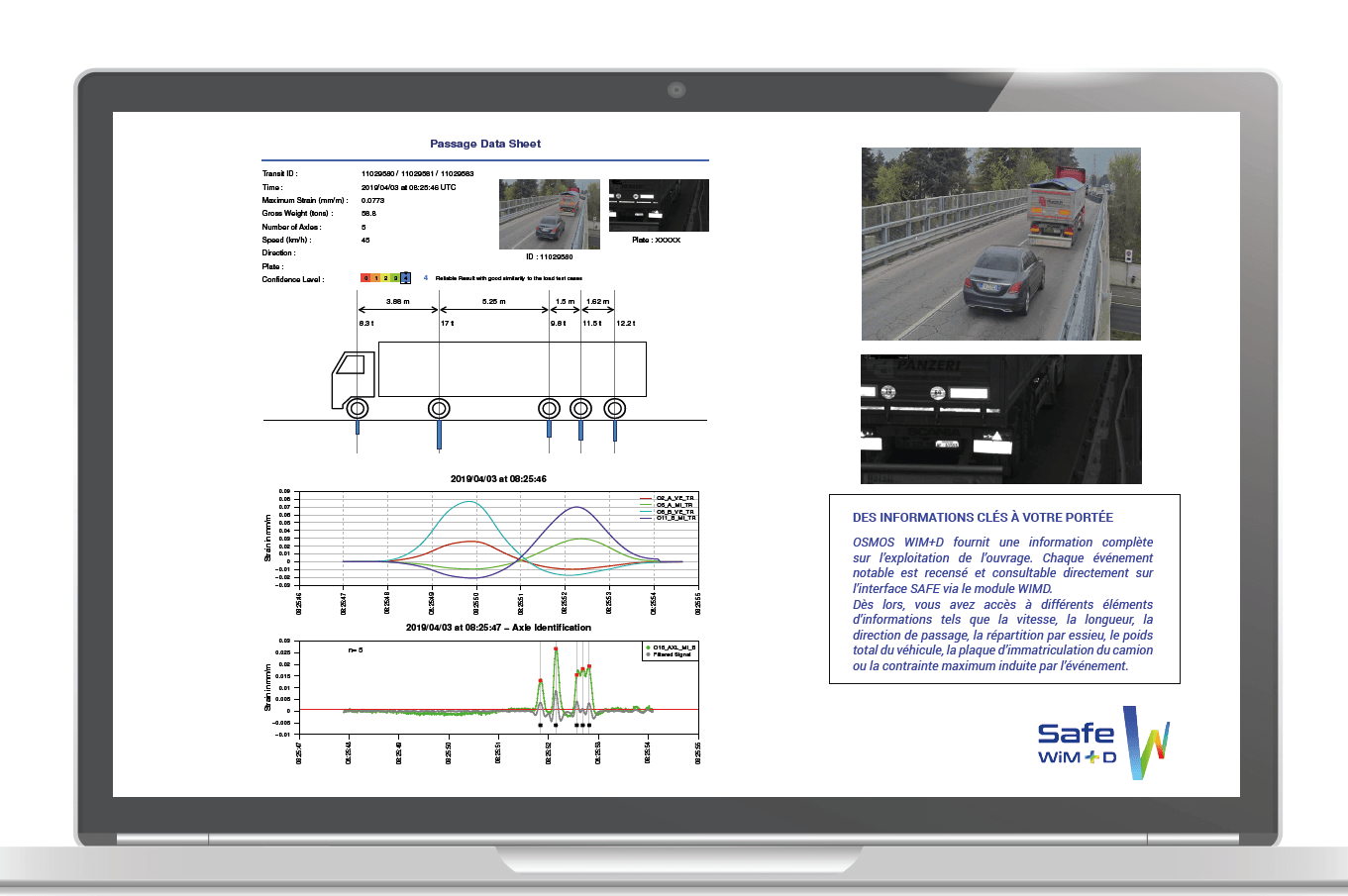

OSMOS WiM+D® est notre nouvelle solution de pesage en marche qui révolutionnera la gestion de vos ponts. Ce module mathématiques disponible sur SAFE Works, retrace l'historique des passages de véhicules lourds ayant emprunté votre ouvrage et susceptibles d'avoir un impact sur son état. Vous avez accès à une classification par poids et par direction de passage, ainsi que les détails de chaque passage de véhicules. La solution OSMOS WiM+D® peut également être jumelée à des caméras en temps réel installées sur site afin d'identifier chaque véhicule lourd.

Détection des convois

  • Enregistrement d’une signature dynamique à chaque passage de véhicule lourd
  • Pesage des véhicules lourds et mesure des déformations structurelles induites par leur passage
  • Comptage et classification par poids et par direction de passage
  • Calcul de la vitesse de passage

Détection du poids des essieux

  • Détection de la configuration du camion
  • Comptage du nombre d’essieux par véhicules lourds
  • Calcul de la charge à l’essieu
  • Calcul de la longueur du camion

Identification des convois

  • Caméra en temps réel sur site
  • Enregistrement vidéo déclenché à chaque passage de véhicule lourd
  • Création d’une fiche pour chaque passage

OSMOS vous accompagne et vous aide dans votre gestion grâce à SAFE Works
